アムデックス株式会社/在庫転造品

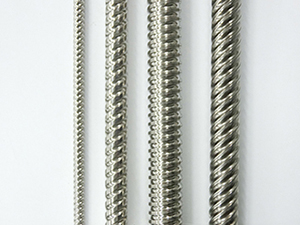

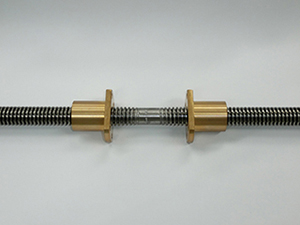

転造ねじ在庫シリーズ

■標準仕様以外の特注品も承ります。お気軽にご相談ください。
■製品の記載内容は、改良等のため予告なく変更する場合がありますのでご了承ください。

呼び径		リード	条数	外径 D2	全長 A	フランジ		二面幅	取り付け穴
呼び径		リード	条数	外径 D2	全長 A	径 H	厚さ T	二面幅	P.C.D.	径
4		1	1	10	11.5	23	3.5	15	15	2.9
4		2	1	10	11.5	23	3.5	15	15	2.9
6		1	1	12	14.5	26	3.5	17	18	3.4
		2	1	12	14.5	26	3.5	17	18	3.4
		5	1	12	14.5	26	3.5	17	18	3.4
		6	1	12	14.5	26	3.5	17	18	3.4
		9	1	12	14.5	26	3.5	17	18	3.4
		18	1	12	14.5	26	3.5	17	18	3.4
8		1	1	14	18	29	4	18	21	3.4
		2	1	14	18	29	4	18	21	3.4
	左	2	1	14	18	29	4	18	21	3.4
		6	2	14	18	29	4	18	21	3.4
	左	6	2	14	18	29	4	18	21	3.4
		12	4	14	18	29	4	18	21	3.4
		20	4	14	18	29	4	18	21	3.4
		24	6	14	18	29	4	18	21	3.4
10		2	1	16	22	33	5	22	24	4.5
		3	1	16	22	33	5	22	24	4.5
	左	3	1	16	22	33	5	22	24	4.5
		6	2	16	22	33	5	22	24	4.5
	左	6	2	16	22	33	5	22	24	4.5
		15	4	16	22	33	5	22	24	4.5
		24	6	16	22	33	5	22	24	4.5
		30	6	16	22	33	5	22	24	4.5
12		2	1	18	25	35	5	22	26	4.5
	左	2	1	18	25	35	5	22	26	4.5
		6	2	18	25	35	5	22	26	4.5
	左	6	2	18	25	35	5	22	26	4.5
		12	4	18	25	35	5	22	26	4.5
		36	4	18	25	35	5	22	26	4.5
15		5	1	24	30	42	6	27	33	4.5
		10	2	24	30	42	6	27	33	4.5
		20	4	24	30	42	6	27	33	4.5
		45	6	24	30	42	6	27	33	4.5

■成形のインサートナットとして
■圧入用のナットとして
■すべり止めとして
■スライドシャフトとして
■転写用の工具として

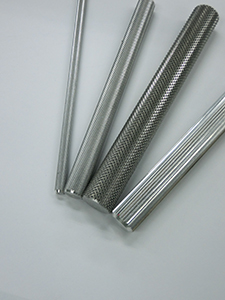

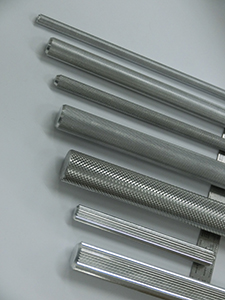

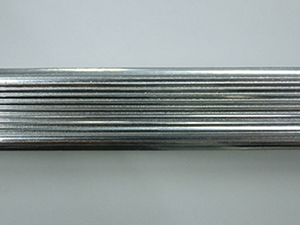

平目ローレット
材質	モジュール	呼び	外径	長さ(有効長さ)
A5056	0.5	10	φ10.6	2000mm (1900mm)
		12	φ12.6
		16	φ16.6
		18	φ18.6
		20	φ20.6
