転造ダイス・圧造工具

精密高精度部品の転造加工や高硬度材の転造加工に適した転造ダイスの販売を行っています。
ワーク形状や保有設備、ご要望に合わせて最適な転造ダイスを提供いたします。

インボリュートスプライン/インボリュートセレーション
ウォーム/フォーミング/リードスクリュー/メートルねじ
ボールねじ/ローレット　他

ロートフローダイス

●精密転造加工においては、ワーク材質によって精度及びダイスの寿命に影響します。
●寿命に最も影響をおよぼすのはワーク硬さと圧力角の大きさとなります。
●ダイスの再研磨は、ダイス歯丈を山落とし、再度歯を研削します。
●再研磨回数は、一般にはダイスの硬度が減少しますので３回を目安としています。
●製作可能範囲
　　　 ・長さ　３５～１５００ｍｍ
　　　 ・幅　　２０～１８０ｍｍ
　　　 ・高さ　１５～７５ｍｍ
●製作可能材
　　　 ダイス鋼、ハイス鋼（いずれもチッカ処理可能）
　　　 ※寿命を上げたい、面粗度を上げたいなどご相談を承ります。　

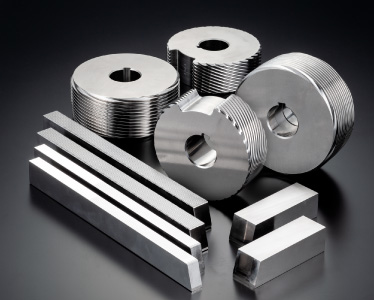

丸ダイス・欠円ダイス

●ダイス形状は標準化されておりますが、特殊サイズも対応します。
●両端の不完全部を極限まで短縮し、ワークへの高い転写精度を実現する独自のダイス設計
●伸びを抑え、優れた盛り上がり性を実現
●歩みを制御する独自設計
●精密転造加工においては、ワーク材質によって転造精度及びダイスの寿命に影響します。
●ダイスの再研磨は、ダイス歯丈を山落としし、再度歯を研削します。
※ダイスの仕様に関しましては、使用転造盤機種・ワーク形状により異なりますので、営業担当者にお問い合わせください。
●製作可能範囲
　　　 ・外径　Φ６０～３００
　　　 ・穴径　Φ４０～１２０
　　　 ・幅　　１５～３００
●製作可能材　ダイス鋼、ハイス鋼（いずれもチッカ処理可能）

ダイプレート

低価格・長寿命のダイプレートを提供しています。

ピン・パンチ・トリミングダイス

高品質・低価格の圧造工具、金型を提供しています。

ピン・パンチ・ダイ

パンチ

トリミングダイス
